電磁離合制動組安裝步驟詳解：安全高效的解決方案

臺靈機電官網 人氣：380 發表時間：2025-08-18 【小中大】

電磁離合制動組安裝步驟詳解：安全高效的解決方案

電磁離合制動組作為自動化設備的核心部件，廣泛應用于包裝機械、數控機床等工業領域。其安裝質量直接影響設備運行穩定性和使用壽命。以下是安全高效的安裝流程與關鍵要點。

一、安裝前準備階段
電磁離合制動組安裝前需切斷設備電源并泄壓，準備專用校準工具包（含塞尺、力矩扳手）。核對部件型號與設備匹配性，確認安裝面清潔無毛刺。技術人員需佩戴絕緣手套，并對軸端接觸部位涂抹防銹油，防止運輸儲存過程中產生的氧化層影響安裝精度。

二、基礎組件對位安裝
將電磁離合器與制動器的安裝法蘭面擦拭至Ra0.8表面粗糙度，采用加熱裝配法將組件套裝在傳動軸上，溫度控制在80-120℃區間。使用千分表檢測徑向跳動量，控制在0.03mm以內。安裝螺栓需按對角線順序分3次逐步鎖緊，最終扭矩值達到設備手冊標準值的±5%容差范圍。

三、氣隙精準調整
拆解電磁部件防護罩，使用非磁性塞尺測量初始?xì)庀丁５湫碗姶烹x合制動組的標準工作間隙為0.2-0.5mm，需通過調整墊片實現軸向間隙均等。特別注意多摩擦片組件的階梯式間隙補償，單個摩擦面間隙差不得超過0.05mm。完成后手動盤車檢驗無卡滯現象。

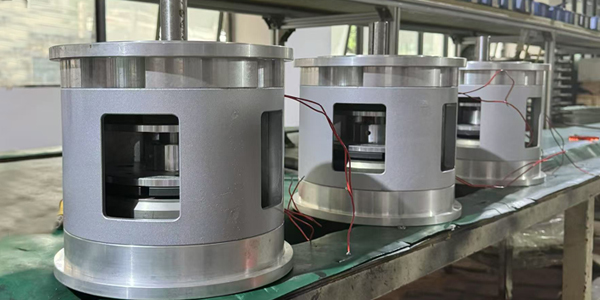

電磁離合制動組

四、電路系統連接

按照接線端子標識完成24V直流控制線路連接，推薦采用屏蔽雙絞線并獨立走線槽。接地電阻須≤4Ω，動力線與信號線間距保持200mm以上。初次通電時配合示波器檢測線圈電流波動，額定電壓下瞬態電流峰值不應超過標稱值的120%。

安裝完成后需進行空載磨合測試，先以20%額定扭矩運行30分鐘，再階梯式加載至滿負荷。定期檢查摩擦材料厚度，當磨損量超過原始值1/3時必須更換整套摩擦組件。專業規范的安裝可使電磁離合制動組壽命延長40%，意外停機率降低65%。

遵循本方案操作，既能保障設備安全運行，又可實現電磁離合制動組的最佳工作效能，為工業生產線提供可靠的傳動保障。
